8kW户用光伏系统典型设计

作者：时间：2018-02-06 17:47:49.0 阅读量：3110次

2017年被认为是户用光伏系统爆发是增长元年，如今光伏越来越火，但大多数小伙伴对户用光伏系统的建造非常模糊。此次锦浪从组件、逆变器、线缆、配电柜的选型到整体设计方案和详细清单以及电站收益预测全方面分享8kW光伏电站设计过程。

一、项目地勘察

下图为浙江嘉善地区某农户自建住宅，南北朝向，在闲置的楼顶装上光伏电站，选用的是300Wp的组件，经过测算,楼顶面积可以安装30块组件。

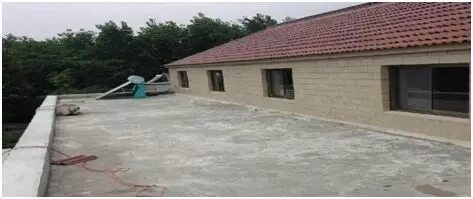

图1现场图

二、系统设计

组件的朝向、倾角完全一致，分为三个相同的组串，每串10块组件，接到逆变器的直流侧。如下图所示。

1、设计方案

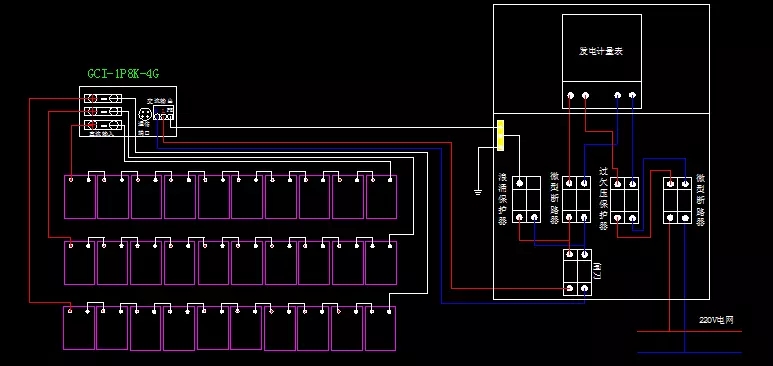

图2系统设计原理图

3、材料清单表

根据现场勘察结果和系统设计方案，选择系统安装需要的材料设备，下表为该光伏系统所需材料清单列表

表1材料清单列表

1	设备名称		规格	单位	数量
2	支架		3m导轨 24根，中压块54个，变压块12个	组	与组件匹配
3	组件		峰值功率300W，开路电压39.8V	块	30
4	直流线缆		PV1-F-4mm²	米	200
5	逆变器GCI-1P8K-4G		最大输入功率9.2kW，交流输出电压220V，额定交流输出功率8kW，最大交流输出功率8.8kW	台	1
6	配电箱	闸刀	220V 63A 2P	个	1
7		微型断路器	63A 2P	个	2
8		自复式过欠压保护器	220V 50A 2P	个	1
9		浪涌保护器	2P 20kA	个	1
10	交流线缆		*ZR-YJVR -310mm**²	米	50
11	接地线缆		BVR-10 mm²	米	50
12	接地装置		*10m5mm接地扁钢**	根	1
13	监控设备		GPRS/WiFi	个	1

三、材料设备的选择

1、光伏组件的选择

该用户希望装机容量尽量大，故在设计时帮客户选择了300Wp的高效组件，该组件有着优异的低辐照性能，其技术参数如下：


图3 300W组件参数
1组件的主要参数Pm=300Wp；Voc=39.8V, Vmpp=32.6V，Imp=9.19A，Isc=9.77A。

2根据组件的型号和敷设的数量计算得到9.0KWp（300Wp*30块）的装机容量。根据装机容量、组件实际排布情况来选择合适的逆变器。

2、并网逆变器的选择

该项目容量为9kWp且并网电压为220V，故选择单相三路GCI-1P8K-4G这款光伏逆变器，超配比为1.125倍。

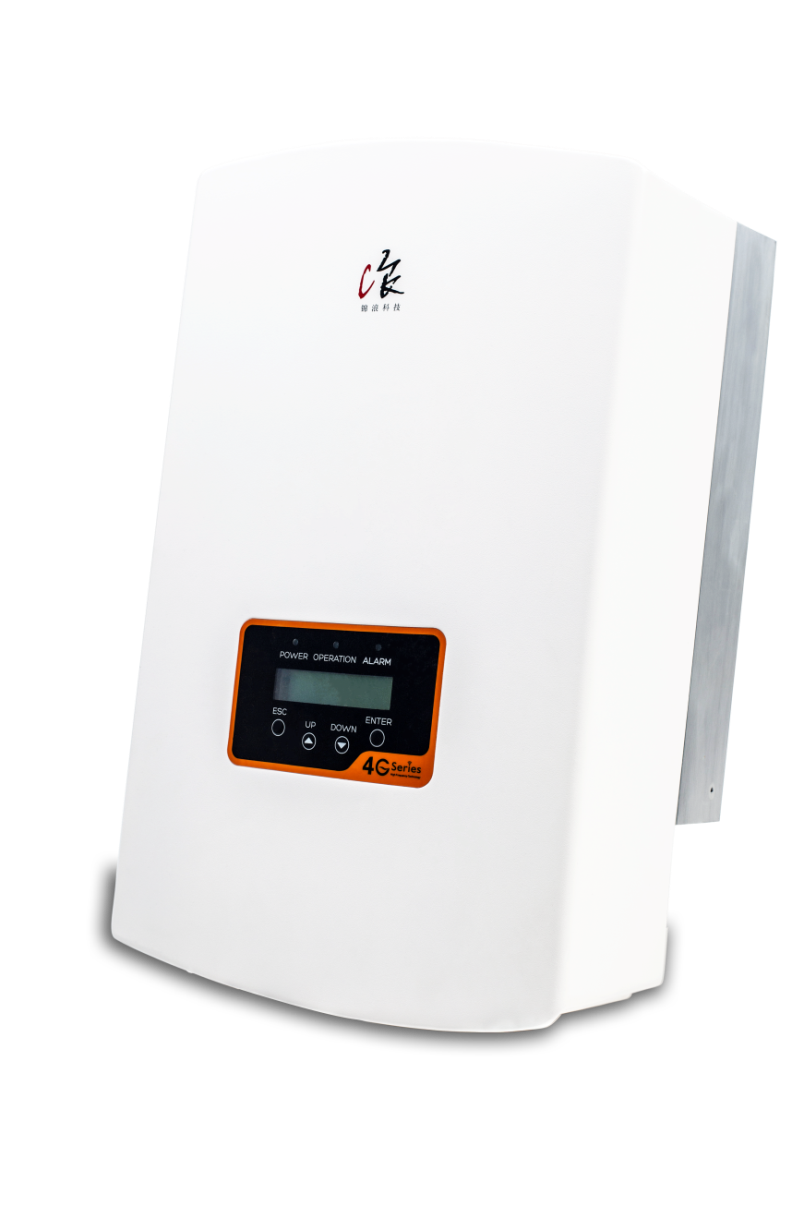

图4 GCI-1P8K-4G逆变器外观图

表2 8kW逆变器电气参数

GCI-1P8K-4G
直流输入参数		交流输出参数
最大直流输入功率（kW）	9.2	额定输出功率（kW）	8
最大直流输入电压（V）	600	最大输出功率（W）	8.8
最大直流输入电流（A）	11/11/11	额定输出电压（V）	220
直流启动电压（V）	120	最大输出电流（A）	36.6
MPPT电压范围（V）	80~550	输出电压频率（Hz）	50
